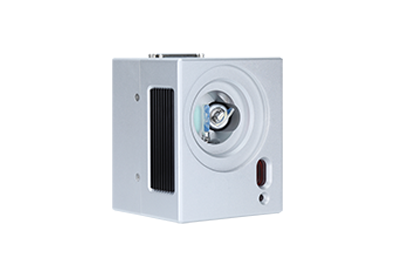

af2206自动对焦振镜

af2206型振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强。

af2206型振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强,综合性能指标达到国内外同类型产品技术水准,具体特性如下:

■ 采用美国进口光电式传感器。

■ 差分式光电传感器精确检测马达转子的位置,线性度好、漂移小、分辨率和重复定位精度高。

■ 对10mm镜片进行精确负载设计,电机装配精度高、结构合理、静摩擦系数和零位偏移量小,确保系统良好的动态特性。

■ 设计有过载、过流和反接保护,使系统的运行更加可靠。

■ 解决了振镜电机温度漂移、信号干扰和零位漂移等常见问题。

■ 自动对焦模式,一键快速定位到预设的焦点高度,提升工作效率。



af2206性能技术指标

工作温度

0-45

线性度

99.9%

小步阶响应时间

0.35ms

比例漂移

40ppm/

零点漂移

15μrad./

长时间漂移(连续工作8小时)

0.5mrad.

平均工作电流

2.0a

峰值电流

15a

最大扫描角度

±15°

存储温度

-10 60

分辨率

12μrad.

重复精度

8μrad.

输入孔径

10mm

光束位移

13.4mm

重量

120g

频率

1000hz



伺服驱动板参数

输入电压

±15vdc

信号接口

数字xy2-100

位置信号输入阻抗

1kω±1%

位置信号输入比例系数

0.33v/°

位置信号输出比例系数

0.33v/°

工作温度

0-45

伺服驱动板尺寸(长×宽×高)

75×50×28mm


自动对焦控制参数

输入电压

±15v

测距方案

激光测距

测量分辨率

0.01mm

测量精度

±0.1mm

激光波长

620-690nm

单次测量时间

0.25

工作温度

0-45
