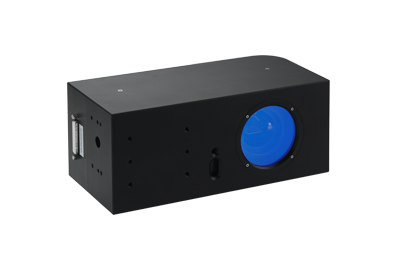

fl7210-3d-300光纤动态聚焦

fl7210-3d-300型振镜具有体积小、定位精度高、打标速度快、抗干扰能力强等特点,在动态打标过程中线条精度高、无变形、功率均匀、图案无失真。

fl7210-3d-300型振镜具有体积小、定位精度高、打标速度快、抗干扰能力强等特点,在动态打标过程中线条精度高、无变形、功率均匀、图案无失真,具体特性如下:

■ 先进的小光斑设计方案,最小聚焦光斑为24微米。
■ 精确的光路设计与加工,大幅面和曲面加工能量衰减小。
■ 振镜系统响应速度更快,满足3000mm/s以上的精密填充。
■ 标刻幅面达到300×300mm,满足大幅面雕刻的使用要求。
■ 最大标刻高度达到130mm,满足客户大幅度落差的要求。
■ 改变焦点的位置,可进行深度雕刻,使用于浮雕等3d应用。
■ 打标软件3d操作界面,操作立体上下、前后左右视图,设定基准面正反面切换,3d坐标轴模拟打标内容,模型外框功能更可以帮助使用者摆放工件,编辑打标图形。
■ 精密控制打标机的焦距位置,当进行3d深度打标加工时自动调整z轴范围,保持光斑最小化,保证物体打标后图形的效果一致性。
■ 内建凹凸圆管、凹凸球面、斜面、椎体等基础模型,便于操作者快速进行打标设置。
■ 支持3d模型导入,2d图形可以直接包覆或者投影在内建常用曲面上。

■ 整个系统采用电磁兼容优化设计,信噪比高、抗干扰能力强。

fl7210-3d-300性能技术指标

激光器

1064nm光纤激光器

幅面大小(可调)

200×200mm~300×300mm

入射光斑要求

6mm~7.5mm

x&y轴镜片光斑

10mm

速度

标记速度

6000mm/s

定位速度

12000mm/s

写入速度

600cps

阶跃响应时间(全行程1%

210us

阶跃响应时间(全行程10%

710us

跟踪误差

≤138us

精度及误差

线性度

99.9%

重复定位精度

8μrad.

增益误差

5mrad.

零点偏移(批量原点误差)

5mrad.

长时间漂移(连续工作8小时)

0.5mrad.

比例漂移

40ppm/

零点漂移

15μrad./

电源及信号

输入电压

±24vdc

额定电流

4a

接口协议

xy2-100

机械扫描角度

±12.5°

工作温度、尺寸

工作温度

0~45

存储温度

-10~60

振镜尺寸(长×宽×高)

262x110x116mm

振镜重量

≈4.31kg


幅面、焦距和聚焦光斑配置示例:

幅

200 x200mm

300 x300mm

焦

245mm

285mm

聚焦光斑

0.041mm

0.067mm
