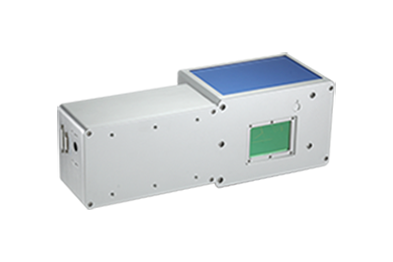

bl2830-3d-800动态聚焦振镜应用于co2激光器，可对皮革、橡胶、木板、竹制品、有机玻璃、瓷砖、塑料、大理石、玉石、水晶、布料等非金属材料进行加工。
bl2830-3d-800动态聚焦振镜应用于co2激光器，可对皮革、橡胶、木板、竹制品、有机玻璃、瓷砖、塑料、大理石、玉石、水晶、布料等非金属材料进行加工，具体特性如下：
■ 采用mm3d软体系统，支持多种文件格式和矢量图、位图以及文本条码汇入，简单易懂、容易上手。
■ 标刻幅面max支持800×800mm，可根据需求定制400×400mm至800×800mm内任意幅面。
■ 采用美国进口的光电式传感技术和pdm控制方式，结合航天部研发技术和军工级生产工艺，拥有自主知识产权。
■ 针对第三轴（聚焦轴）光学镜片进行精确负载设计，电机装配精度高、结构合理、静摩擦系数和零位偏移量小，确保聚焦系统良好的动态特性。
bl2830-3d-800性能技术指标
激光器 | 10600nm玻璃管co2激光器 |
幅面大小（可调） | 400×400mm~800×800mm |
入射光斑要求 | 7mm~8mm |
x&y轴镜片光斑 | 30mm |
速度 | |
标记速度 | 800mm/s |
定位速度 | 800mm/s |
写入速度 | 120cps |
阶跃响应时间（全行程1%） | 1260us |
阶跃响应时间（全行程10%） | 1580us |
跟踪误差 | ≤514us |
精度及误差 | |
线性度 | 99.9% |
重复定位精度 | ＜8μrad. |
增益误差 | ＜5mrad. |
零点偏移（批量原点误差） | ＜5mrad. |
长时间漂移（连续工作8小时） | ＜0.5mrad. |
比例漂移 | ＜40ppm/℃ |
零点漂移 | ＜15μrad./℃ |
电源及信号 | |
输入电压 | ±24vdc |
额定电流 | 4a |
接口协议 | xy2-100 |
机械扫描角度 | ±12.5° |
工作温度、尺寸 | |
工作温度 | 0℃~45℃ |
存储温度 | -10℃~60℃ |
振镜尺寸（长×宽×高） | 490 x 170x163mm |
振镜重量 | ≈11.37kg |
幅面、焦距和聚焦光斑配置示例：
幅 面（mm） | 400 x400 | 500 x500 | 600 x600 | 700 x700 | 800 x800 |
焦 距（mm） | 450 | 550 | 650 | 750 | 850 |
聚焦光斑（mm） | 0.336 | 0.41 | 0.483 | 0.556 | 0.63 |
