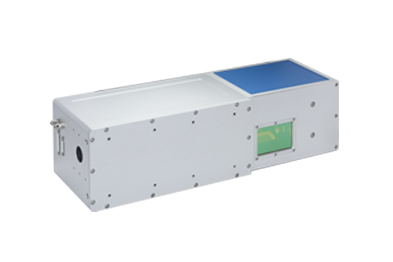

rf8330-3d-1200动态聚焦振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强，在动态打标过程中，线条精度高、无变形、功率均匀、图案无失真。
rf8330-3d-1200动态聚焦振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强，在动态打标过程中，线条精度高、无变形、功率均匀、图案无失真，具体特性如下：
■ 采用美国进口的光电式传感技术和pdm控制方式，结合航天部研发技术和军工级生产工艺。
■ 采用先进的光学设计方案，光损小，体积小、定位精度高、打标速度快、抗干扰能力强等特点，适用于各种大幅面、复杂曲面、深雕等激光精细化加工。
■ 采用mm3d软体系统，支持多种文件格式和矢量图、位图以及文本条码汇入，简单易懂、操作亲和力强、容易上手。
■ 标刻幅面max支持1200×1200mm，可根据需求定制300×300mm至1200×1200mm内任意幅面。
■ 对30mm光斑镜片进行精确负载设计，电机装配精度高、结构合理、静摩擦系数和零位偏移量小，确保系统良好的动态特性。
■ 驱动器具有位置和速度检测功能，大大提升整个系统的动态响应性能和扫描速度。
■ 整个系统采用电磁兼容优化设计，信噪比高、抗干扰能力强。
■ 解决了振镜电机温度漂移、信号干扰和零位漂移等常见问题。
rf8330-3d-1200性能技术指标
激光器 | 10600nm射频管co2激光器 |
幅面大小（可调） | 300×300mm~1200×1200mm |
入射光斑要求 | 2.5mm~3mm |
x&y轴镜片光斑 | 30mm |
速度 | |
标记速度 | 1000mm/s |
定位速度 | 1000mm/s |
写入速度 | 125cps |
阶跃响应时间（全行程1%） | 940us |
阶跃响应时间（全行程10%） | 1500us |
跟踪误差 | ≤440us |
精度及误差 | |
线性度 | 99.9% |
重复定位精度 | ＜8μrad. |
增益误差 | ＜5mrad. |
零点偏移（批量原点误差） | ＜5mrad. |
长时间漂移（连续工作8小时） | ＜0.5mrad. |
比例漂移 | ＜40ppm/℃ |
零点漂移 | ＜15μrad./℃ |
电源及信号 | |
输入电压 | ±24vdc |
平均工作电流 | 4a |
接口协议 | xy2-100 |
机械扫描角度 | ±12.5° |
工作温度、尺寸 | |
工作温度 | 0℃~45℃ |
存储温度 | -10℃~60℃ |
振镜尺寸（长×宽×高） | 556.5x158x188mm |
振镜重量 | ≈16.78kg |
幅面、焦距和聚焦光斑配置示例：
幅 面 | 焦 距 | 聚焦光斑 |
300×300mm | 438mm | 0.239mm |
400×400mm | 585mm | 0.314mm |
500×500mm | 730mm | 0.389mm |
600×600mm | 877mm | 0.464mm |
700×700mm | 1024mm | 0.539mm |
800×800mm | 1169mm | 0.614mm |
900×900mm | 1316mm | 0.689mm |
1000×1000mm | 1462mm | 0.764mm |
1100×1100mm | 1610mm | 0.839mm |
1200×1200mm | 1754mm | 0.914mm |
