本系统扫描振镜采用高速电机,入射光斑直径为10mm,具有体积小、速度快、精度高、稳定性好等特点,综合指标强。
激光清洗特点
1)非接触式清洗,不损伤零件基体。
2)精准清洗,可实现精确位置、精确尺寸选择性清洗。
3)不需任何化学清洗液,无耗材,安全环保。
4)操作简单,通电即可,可手持或配合机械手实现自动化清洗。
5)清洗效率非常高,节省时间。
6)激光清洗系统稳定,几乎无需维修。
本公司自主研发的激光清洗振镜系统与传统激光清洗相比,具有以下特点:
■专用的激光清洗软件控制系统,界面清晰,操作便利,各种参数可根据应用案例自行设定和调整,可实现对激光器和振镜的高性能控制;
■自主研发的螺旋式清洗模式,螺旋级数、扫描长度和扫描宽度均可自行设置,避免传统激光清洗的斑马线,清洗界面均匀,不伤基材;
■专业的激光清洗光学设计,高损伤阈值的振镜镜片,高通光率和大焦深的场镜,满足大功率激光清洗的长时间运行;
■高性能激光振镜,扫描速度快、精度高,结合专业的控制软件系统,满足各种激光清洗的应用需求;
■手持部分结构简单、轻便,符合人体工学设计,易于操作;
■可搭配多种规格的激光器,极大提高了该系统的适用范围。
扫描振镜参数
工作温度范围 | 0℃-45℃ |
线性度 | 99.9% |
小步阶响应时间 | ≤0.3ms |
比例漂移 | <40ppm/℃ |
零点漂移 | <15μrad./℃ |
长时间漂移(连续工作8小时) | <0.5mrad. |
平均工作电流 | 2a |
峰值电流 | 15a(max) |
max扫描角度 | ±15° |
存储温度 | -10至 60℃ |
重复精度 | 8μrad. |
输入孔径 | 10.0mm |
光束位移 | 12.4mm |
电机重量 | 45g |

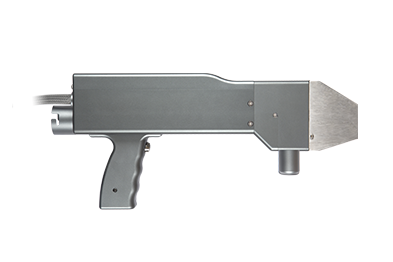

手具参数
内 容 | 参 数 |
型 号 | lc1403d-h |
尺寸大小 | 466mm×85mm×202mm |
出光方式 | 水平出光 |
重 量 | 2.5±0.1kg |
场镜圈接口 | m55×1 |
接线长度/m | 3.5(可按需求定制) |
系统配置清单
名 称 | 型号规格 | 数量/个 |
电源 | ±15v,2a | 1 |
控制板 | v1.2/1.3 | 1 |
屏幕 | 3.5寸/7寸 可供选择 | 1 |
场镜 | f=254mm | 1 |
手具 | lc1403d-h | 1 |
激光器连接线 | db25 | 1 |
