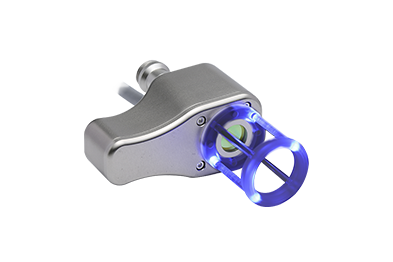

js1305美容振镜系统
js1305为公司研发的高性能医疗美容振镜,采用垂直入光的结构方式,具有体积小、重量轻、速度快、操作灵活等特点。全方位的安全保护功能、定制性的开发软件,使得振镜的稳定性和可靠性达到了良好水平。
本系统采用先进的扫描振镜和驱动控制方式,针对点阵激光控制系统进行了精心的开发和设计,并具有如下性能和特点:
1、扫描器体积小、重量轻,符合人体工学设计的手持式激光系统;
2、配置高性能微型扫描电机,采用原装进口光学传感器,扫描速度快、稳定性高;
3、软件具有故障自检功能,可靠的故障信号输出,可以充分保证扫描器的安全性 ;
4、软件操作界面简洁,具有参数记忆功能,预设多种治疗模式,操作便捷;
5、正方形、圆形、三角、六边等多种图形可选并可调节大小,可实现精准扫描;
6、采用图像拍摄自动提取轮廓功能,配合手绘功能进行调整,对病灶区域进行更精准的治疗操作;
7、软件可精准设置点间距、停留时间、间隔时间,做到有效控制能量,且激光功率及指示光亮度可校准;
8、软件板卡标准化接口,易实现与其他控制系统的对接,亦可为客户定制专用的控制系统。
扫描电机参数指标:
工作温度 | 0℃-45℃ |
线性度 | 99.9% |
小步阶响应时间 | ≤0.35ms |
比例漂移 | <40ppm/℃ |
零点漂移 | <15μrad./℃ |
长时间漂移(连续工作8小时) | <0.5mrad. |
平均工作电流 | 2.0a |
峰值电流 | 10a |
max扫描角度 | ±15° |
存储温度 | -10至 60℃ |
分辨率 | 12μrad. |
重复精度 | 8μrad. |
输入孔径 | 5mm-7mm |
重量 | 13.0g |
驱动模块参数指标:
输入电压范围 | ±15vdc |
模拟信号输入范围(max) | ±5v |
故障信号输出(cmos电平) | h时振镜正常;l时振镜故障 |
模拟信号输入抗阻 | 100kω±1% |
工作温度 | 25℃±10℃ |
