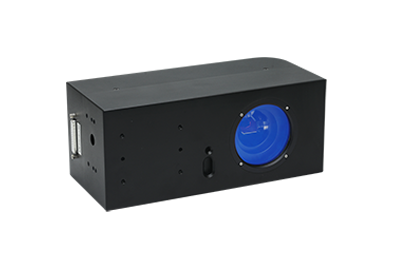

uv7210-3d-200型振镜具有体积小、定位精度高、打标速度快、抗干扰能力强等特点，在动态打标过程中线条精度高、无变形、功率均匀、图案无失真。
uv7210-3d-200型振镜具有体积小、定位精度高、打标速度快、抗干扰能力强等特点，在动态打标过程中线条精度高、无变形、功率均匀、图案无失真，具体特性如下：
■ 采用mm3d软体系统，支持多种文件格式和矢量图、3d模型、位图以及文本条码汇入，简单易懂、操作亲和力强、容易上手。
■ 标刻幅面200×200mm，最大标刻高度落差达到80mm。
■ 振镜系统响应速度快，满足3000mm/s以上的精密填充。
■ 3d振镜采用美国进口的光电式传感技术和pdm控制方式，结合航天部研发技术和军工级生产工艺，拥有自主知识产权。
■ 整个系统采用电磁兼容优化设计，信噪比高、抗干扰能力强。
■ 针对第三轴（聚焦轴）光学镜片进行精确负载设计，电机装配精度高、结构合理、静摩擦系数和零位偏移量小，确保聚焦系统良好的动态特性。
uv7210-3d-200性能技术指标
激光器 | 355nm紫外激光器 |
幅面大小 | 200×200mm |
焦距 | 215mm |
聚焦光斑 | 0.023mm |
入射光斑要求 | 0.7mm |
x&y轴镜片光斑 | 10mm |
速度 | |
标记速度 | 6000mm/s |
定位速度 | 12000mm/s |
写入速度 | 600cps |
阶跃响应时间（全行程1%） | 210us |
阶跃响应时间（全行程10%） | 710us |
跟踪误差 | ≤138us |
精度及误差 | |
线性度 | 99.9% |
重复定位精度 | ＜8μrad. |
增益误差 | ＜5mrad. |
零点偏移（批量原点误差） | ＜5mrad. |
长时间漂移（连续工作8小时） | ＜0.5mrad. |
比例漂移 | ＜40ppm/℃ |
零点漂移 | ＜15μrad./℃ |
电源及信号 | |
输入电压 | ±24vdc |
额定电流 | 4a |
接口协议 | xy2-100 |
机械扫描角度 | ±12.5° |
工作温度、尺寸 | |
工作温度 | 0℃~45℃ |
存储温度 | -10℃~60℃ |
振镜尺寸（长×宽×高） | 250x110x116mm |
振镜重量 | ≈4.23kg |
