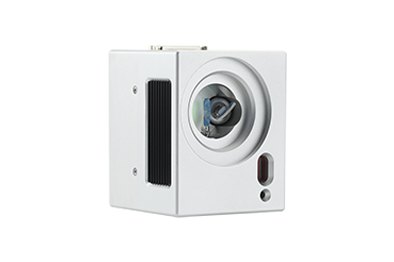

af2206-s自动对焦振镜

af2206-s型振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强,配有自动对焦模块,一键快速定位。

af2206-s型振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强,配有自动对焦模块,一键快速定位,提升工作效率,具体特性如下:

■ 采用美国进口光电式传感器。

■ 差分式光电传感器精确检测马达转子的位置,线性度好、漂移小、分辨率和重复定位精度高。

■ 对10mm镜片进行精确负载设计,电机装配精度高、结构合理、静摩擦系数和零位偏移量小,确保系统良好的动态特性。

■ 设计有过载、过流和反接保护,使系统的运行更加可靠。

■ 解决了振镜电机温度漂移、信号干扰和零位漂移等常见问题。

■ 自动对焦模式,一键快速定位到预设的焦点高度,提升工作效率。

■ 自动对焦按键集成于支架顶部,操作方便。



af2206-s性能技术指标

速度

标记速度(1)

6000mm/s

定位速度(1)

11000mm/s

写入速度(2)

516cps

阶跃响应时间(全行程1%

288us

阶跃响应时间(全行程10%

895us

跟踪误差

≤164us

精度及误差

线性度

99.9%

重复定位精度

<8μrad

增益误差

<5mrad

零点偏移(批量原点误差)

<5mrad

长时间漂移(连续工作8小时)

<0.5mrad

比例漂移

<40ppm/

零点漂移

<15μrad/

镜片损伤阈值

k9基体

9.1j/cm^2

si基体

10j/cm^2

镜片反射波长(3)

10600nm / 1064nm / 355nm

电源及信号

输入电压

±15vdc

额定电流

2a

接口协议

xy2-100

机械扫描角度(4)

±11°

工作电流、温度、尺寸

工作温度

0~45

存储温度

-10~60

激光输入孔径

10mm

振镜尺寸(长×宽×高)

118.5×96.5×94.1mm

振镜重量

1.65kg

自动对焦控制参数

测量方案

激光测距

测量分辨率

0.01mm

测量精度

±0.1~0.4mm

激光波长

620~690nm

单次测量时间

0.25s



 备注:以上参数为热机30min后测试所得

(1)使用f-theta透镜,焦距160mm,标记2mm高单线字符;

(2)使用f-theta透镜,焦距160mm,每秒标记1mm高单线字符数;

(3)特殊波长镀膜可定制;

(4)标准款机械扫描角度为±11°,最大机械扫描角度为±15°,如有特殊需求可定制。
