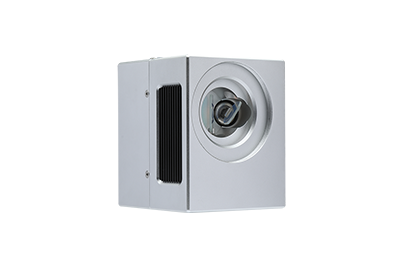

sg2207型振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强，具体特性如下：
sg2207型振镜运行稳定性好、定位精度高、打标速度快、抗干扰能力强，具体特性如下：
■ 采用美国进口光电式传感器。
■ 差分式光电传感器精确检测马达转子的位置，线性度好、漂移量小、分辨率和重复定位精度高。
■ 对12mm镜片进行精确负载设计，电机装配精度高、结构合理、静摩擦系数和零位偏移量小，确保系统良好的动态特性。
■ 驱动器具有位置和速度超前检测功能，大大提升整个系统的动态响应性能和扫描速度。
■ 设计有过载、过流和反接保护，使系统的运行更加可靠。
■ 整个系统采用电磁兼容优化设计，信噪比高、抗干扰能力强。
■ 解决了振镜电机温度漂移、信号干扰和零位漂移等常见问题。
sg2207性能技术指标
速度 | ||
标记速度(1) | 3000mm/s | |
定位速度(1) | 3000mm/s | |
写入速度(2) | 277cps | |
阶跃响应时间（全行程1%） | 490us | |
阶跃响应时间（全行程10%） | 1160us | |
跟踪误差 | ≤240us | |
精度及误差 | ||
线性度 | 99.9% | |
重复定位精度 | ＜8μrad | |
增益误差 | ＜5mrad | |
零点偏移（批量原点误差） | ＜5mrad | |
长时间漂移（连续工作8小时） | ＜0.5mrad | |
比例漂移 | ＜40ppm/℃ | |
零点漂移 | ＜15μrad/℃ | |
镜片损伤阈值 | ||
k9基体 | 9.1j/cm^2 | |
si基体 | 10j/cm^2 | |
镜片反射波长(3) | 10600nm / 1064nm / 355nm | |
电源及信号 | ||
输入电压 | ±15vdc | |
平均工作电流 | 2a | |
信号接口 | 数字 | xy2-100 |
模拟 | ±5v | |
峰值电流 | 8a | |
位置信号输入抗阻 | 10kω±1% | |
机械扫描角度(4) | ±11° | |
工作电流、温度、尺寸 | ||
工作温度 | 0℃--45℃ | |
存储温度 | -10℃--60℃ | |
激光输入孔径 | 12mm | |
振镜尺寸（长×宽×高） | 121×98×105.5mm | |
振镜重量 | ≈1.77kg | |
备注：以上参数为热机30min后测试所得
（1）使用f-theta透镜，焦距160mm，标记2mm高单线字符；
（2）使用f-theta透镜，焦距160mm，每秒标记1mm高单线字符数；
（3）特殊波长镀膜可定制；
（4）标准款机械扫描角度为±11°，max机械扫描角度为±15°，如有特殊需求可定制。
